SHDSL модем SG-17BP

SHDSL модем SG-17BP

Назначение продукта

SHDSL модем SG-17BP для передачи трафика между Ethernet и SHDSL интерфейсами. Осуществляет прием дистанционного питания с информационной линии.

Разделы:


Технические характеристики

  • Параметры линейного интерфейса G.SHDSL:
    • Тип интерфейса: G.SHDSL (рекоменд. ITU-T G.991.2.bis);

    • Тип соединения: точка-точка;

    • Количество проводов линии связи: 2 (одна пара);

    • Скорость передачи, кбит/с: 192-15296;

    • Линейный код: ТС-РАМ;

    • Вид связи: полный дуплекс;

    • Совместимость: с модулями SHDSL MR-17H*, MS-17H*, устанавливаемыми в шасси SG-17R или SG-17S, регенераторами SG-17EP;

  • Параметры интерфейса Ethernet:

    • Тип интерфейса: 10/100 BaseT;

    • Количество портов: 1;

    • Режим работы: Полу- и полнодуплексный;

    • Совместимость: ANSI/IEEE Std 802.3;

    • Автоопределение MDI/MDI-X: Есть;

  • Параметры интерфейса USB:

    • Протокол: USB 2.0;

    • Тип разьема: miniUSB;

  • Питание:

    • Дистанционное питание по информационной паре, VDC: 100…240;

    • Потребляемая мощность, Вт: не более 2;

  • Прочие данные:

    • Габаритные размеры модема:

      • высота, мм: 25,5;

      • ширина, мм: 85;

      • глубина, мм: 120;

    • Масса, г.: 350;

    • Материал корпуса: пластик;

  • Условия эксплуатации:

    • Температура воздуха: 10 .. 80 °С;

    • Относительная влажность воздуха: до 85%;

    • Атмосферное давление: 84 .. 107 кПа;

Таблица скорости
Скорость, кбит/сКабель сечением
0,5 мм, км
Кабель сечением
0,9 мм, км (*)
Кабель сечением
1,2 мм, км (*)
152960,6
140801,03,65,8
128001,23,86,4
115201,44,26,4
102402,04,67,2
92162,24,87,4
81922,45,08,0
71683,05,48,4
61443,46,09,0
56963,66,810,6
51203,87,212,0
46084,07,413,0
40964,48,014,0
30725,09,015,8
23045,410,617,0
20486,212,619,4
15367,014,822,2
10247,817,026,0
7688,418,428,0
5129,019,830,0
3849,621,232,0
19210,423,035,0

(*) - не все данные получены экспериментальным путем.


Описание

SHDSL модем SG-17BP cамый быстрый на сегодняшний день модем для данной технологии – скорость в линии до 15 296 кбит/c по одной паре. Имеет увеличенную дальность связи по сравнению с технологией g.shdsl.bis в диапазоне до 5,7 Мбит/c.

SHDSL модем SG-17BP предназначен для объединения распределенных локальных сетей, подключения удаленных компьютеров и устройств, оснащенных интерфейсом Ethernet. Модем позволяет транслировать теги VLAN IEEE 802.1Q, как по SHDSL, так и через Ethernet-интерфейс.

SHDSL модем SG-17BP может быть использован для подключения к узлам центрального доступа на основе SG-17S, выполняющего роль DSLAM до 16 портов SHDSL или на основе SG-17R, выполняющего роль маршрутизатора или бриджа. Количество SHDSL портов, подключаемых к одному устройству SG-17R на базе платформы SG-17R-1RU-CP1-4ETH, достигает 6. Количество SHDSL портов, подключаемых к одному устройству SG-17R на базе платформы SG-17R-1RU-CP2-3SFP, достигает 8.

Для обеспечения режима «прием ДП» (дистанционное питание), в качестве SHDSL интерфейсов, устанавливаемых в базовую платформу SG-17AM. используются модули MR-17H4P2 на четыре порта. Для базовой платформы SG-17R используются модули MR-17H1P2, MR-17H2P2 на один и два порта.

При подключении к SG-17S или SG-17R используется в качестве «Slave» модема. Конфигурация линейных параметров модема «Slave» осуществляется в автоматическом режиме согласно настройкам «Master» модема. SHDSL модем SG-17BP предоставляет возможность получать различные параметры связи посредством служебного канала SHDSL (EOC).

При включении модема через SHDSL модуль установленного в базовую платформу SG-17S / SG-17R можно выполнять полную удаленную автоматическую настройку линии связи. В этом случае, настройка модуля «Master» производится через любое удаленное место оператора, имеющего сетевое подключения к SG-17S / SG-17R, а информацию по сбору статистики работы канала связи можно получить встроенными средствами базовой платформы через: SNMP, Веб-интерфейс или Консоль.

SHDSL модем SG-17BP в стандартной комплектации имеет исполнение с приемом дистанционного питания с информационной линии постоянного напряжения 120-240 В от базовой платформы SG-17R.

Дополнительные модификации с разным способом питания:

  • SG-17B - металлическое исполнение с локальным питанием 3.3В от блока адаптера 220В;
  • SG-17B-3.3-M - металлическое исполнение с локальным питанием 3.3В от блока адаптера переменного тока 220В;
  • SG-17B-12-M - металлическое исполнение с локальным питанием 12В, для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания;
  • SG-17B-48-M - металлическое исполнение с локальным питанием 48В (24В), для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания;
  • SG-17B-48/T-M - металлическое исполнение с локальным питанием 48В, для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания и подачей питания на порт Ethernet для подключения устройств, использующих технологию PoE class 2, например IP-камера, IP-телефон;
  • SG-17B-P-M - металлическое исполнение с приемом дистанционного питания с информационной линии. Под заказ модем может обеспечивать транзит питания с линии напряжением 120 … 240В на другие устройства. Мощность по транзитному питанию при подключении модема через модуль MR-17H2P2 составляет – до 25 Вт;
  • SG-17B-P/T-M - металлическое исполнение с приемом дистанционного питания с информационной линии и подачей питания на порт Ethernet для подключения устройств, использующих технологию PoE class 2, например IP-камера, IP-телефон;

Дополнительные варианты исполнения модемов серии SG-17B:

  • Металлическое исполнение: малогабаритный эргономичный корпус удобный для монтажа под термокожух IP-камеры;
  • Бескорпусное исполнение для использования в составе различных комплексов. Возможен вариант исполнения с габаритами 30x210 мм, который успешно применяется для передачи видеоизображение из труб диаметром до 32 мм для исследования глубинных скважин;
  • Герметичное исполнение IP-67 для тяжелых климатических условий;
  • С креплением на DIN рейку для размещения в составе различных коммуникационных шкафов;
  • Для организации связи на линиях проходящих в особо опасных условиях, модемы могут работать в комплекте с искробезопасными барьерами;
  • На основе этого же модема сделан сменный пользовательский интерфейс для цифровой IP-камеры Sigrand Ipcam-20PD, Ipcam-04PDN с  габаритами 30x70 мм.

Примеры решений

Объединение Ethernet сетей с использованием SHDSL технологии с подачей дистанционного питания

Объединение Ethernet сетей с использованием SHDSL технологии с подачей дистанционного питания

Описание примера решения

Назначение: объединение удаленных точек (отдельно стоящих компьютеров или локальных Ethernet сетей) при помощи мостового соединения с единой адресацией. Скорость передачи по одной паре достигает 15296 кбит/c. SG-17BP позволяет транслировать теги VLAN IEEE 802.1Q как по SHDSL, так и через Ethernet-интерфейс. Модем SG-17BP принимает дистанционное питание с линии от SHDSL-модулей, установленных в SG-17R или в DSLAM SG-17S.

Используемые в примере решения продукты и группы продуктов
SHDSL модем SG-17B-P-M, SHDSL модем SG-17BP, Модуль MR-17H1P2, Модуль MR-17H2P2, Базовая платформа SG-17R ( Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1, Базовая платформа SG-17R-1RU-CP1-4ETH/DC, Базовая платформа SG-17R-1RU-CP2-3SFP/220VAC-W1 )


Объединение Ethernet сетей с использованием SHDSL технологии с подачей дистанционного питания через дополнительный регенератор

Объединение Ethernet сетей с использованием SHDSL технологии с подачей дистанционного питания через дополнительный регенератор

Описание примера решения

Назначение: объединение удаленных точек (отдельно стоящих компьютеров или локальных Ethernet сетей) при помощи мостового соединения с единой адресацией. Соединение выполняется через промежуточный регенератор. Скорость передачи по одной паре достигает 14080 кбит/c. SG-17BP позволяет транслировать теги VLAN IEEE 802.1Q как по SHDSL, так и через Ethernet-интерфейс. Модем SG-17BP принимает дистанционное питание от регенератора SG-17EP. Регенератор принимает дистанционное питание с линии от SHDSL-модулей, установленных в SG-17R или в DSLAM SG-17S.

Используемые в примере решения продукты и группы продуктов
SG-17E2P-SLG, SG-17EP-SLG, SHDSL модем SG-17B-P-M, SHDSL модем SG-17BP, Модуль MR-17H1P2, Модуль MR-17H2P2, Базовая платформа SG-17R ( Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1, Базовая платформа SG-17R-1RU-CP1-4ETH/DC, Базовая платформа SG-17R-1RU-CP2-3SFP/220VAC-W1 )

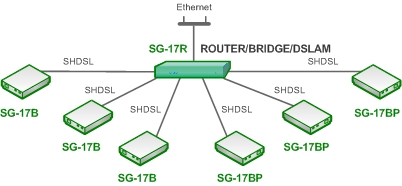

Подключение к центральному узлу доступа абонентов и сетей с использованием SHDSL технологии

Подключение к центральному узлу доступа абонентов и сетей с использованием SHDSL технологии

Описание примера решения

Назначение: подключение удаленных точек (отдельно стоящих компьютеров или локальных Ethernet сетей) к центральной сети при помощи мостового соединения с единой адресацией или межсетевого соединения с правилами маршрутизации. Скорость передачи по каждой паре достигает 15296 кбит/c. Количество клиентов, подключаемых к одному устройству SG-17R на базе платформы SG-17R-1RU-CP1-4ETH, достигает 6. Количество клиентов, подключаемых к одному устройству SG-17R на базе платформы SG-17R-1RU-CP2-3SFP, достигает 8. Количество клиентов, подключаемых к одному устройству SG-17S (DSLAM), достигает 16. Для подключения «сверхудаленных» клиентов возможно подключение через дополнительные регенераторы SG-17E c локальным или дистанционным питанием. Питание в линию при использовании базовой платформы SG-17R подается через SHDSL модуль MR-17H2P2, а при использовании базовой платформы SG-17S через SHDSL модуль MS-17H4P2. В качестве удаленного модема используется малогабаритный модем SG-17B или SG-17B-P-M, имеющий возможность принимать дистанционное питание с информационной линии.

Используемые в примере решения продукты и группы продуктов
SHDSL модем SG-17B, SHDSL модем SG-17B-12-M, SHDSL модем SG-17B-3.3-M, SHDSL модем SG-17B-48-M, SHDSL модем SG-17B-P-M, SHDSL модем SG-17BP, Базовая платформа SG-17R ( Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1, Базовая платформа SG-17R-1RU-CP1-4ETH/DC, Базовая платформа SG-17R-1RU-CP2-3SFP/220VAC-W1 ), Базовая платформа SG-17S ( Базовая платформа SG-17S-1RU-CP1-2ETH/220VAC-W3, Базовая платформа SG-17S-1RU-CP1-2ETH/DC ), Модуль MR-17H* ( Модуль MR-17H1, Модуль MR-17H1P2, Модуль MR-17H2, Модуль MR-17H2P2 ), Модуль MS-17H* ( Модуль MS-17H4, Модуль MS-17H4P2 )


Посмотреть все примеры решений



ПО

Драйвер для настройки терминала для ОС Windows при подключении через USB порт: stmcdc.inf.

Драйвер и инструкция для настройки терминала для ОС Windows X64 при подключении через USB порт: vcpdriver_v1.1_setup.exe.



Документы

Руководство пользователя на модем SG-17B в формате PDF доступно здесь.

Примеры решений с использованием оборудования Sigrand в формате PDF доступны здесь.

Обсудить в форуме



Сертификаты

На SHDSL модем SG-17B выдана "Декларация о соответствии", зарегистрированная Федеральным Агентством связи Российской федерации 8 октября 2008 года №СПД-2553.
